1. Pengertian
Jaringan komputer adalah sebuah kumpulan komputer, printer dan
peralatan lainnya yang terhubung. Informasi dan data bergerak melalui
kabel-kabel sehingga memungkinkan pengguna jaringan komputer dapat
saling bertukar dokumen dan data, mencetak pada printer yang sama dan
bersama sama menggunakan hardware/software yang terhubung dengan
jaringan. Tiap komputer, printer atau periferal yang terhubung dengan jaringan disebut node. Sebuah jaringan komputer dapat memiliki dua,
puluhan, ribuan atau bahkan jutaan node.
Sebuah jaringan biasanya terdiri dari 2 atau lebih komputer yang
saling berhubungan diantara satu dengan yang lain, dan saling berbagi
sumber daya misalnya CDROM, Printer, pertukaran file, atau
memungkinkan untuk saling berkomunikasi secara elektronik. Komputer
yang terhubung tersebut, dimungkinkan berhubungan dengan media kabel,
saluran telepon, gelombang radio, satelit, atau sinar infra merah.
2. Jenis-Jenis jaringan
Ada 3 macam jenis Jaringan/Network yaitu :
a. Local Area Network (LAN) /Jaringan Area Lokal.
Sebuah LAN, adalah jaringan yang dibatasi oleh area yang relatif
kecil, umumnya dibatasi oleh area lingkungan seperti sebuah
perkantoran di sebuah gedung, atau sebuah sekolah, dan biasanya tidak
jauh dari sekitar 1 km persegi.
Beberapa model konfigurasi LAN, satu komputer biasanya di
jadikan sebuah file server. Yang mana digunakan untuk menyimpan
perangkat lunak (software) yang mengatur aktifitas jaringan, ataupun
sebagai perangkat lunak yang dapat digunakan oleh komputerkomputer
yang terhubung ke dalam network. Komputer-komputer
yang terhubung ke dalam jaringan (network) itu biasanya disebut
dengan workstation. Biasanya kemampuan workstation lebih di bawah
dari file server dan mempunyai aplikasi lain di dalam harddisknya
selain aplikasi untuk jaringan. Kebanyakan LAN menggunakan media
kabel untuk menghubungkan antara satu komputer dengan komputer
lainnya.
b. Metropolitan Area Network (MAN) / Jaringan area Metropolitan
Sebuah MAN, biasanya meliputi area yang lebih besar dari LAN,
misalnya antar wilayah dalam satu propinsi. Dalam hal ini jaringan menghubungkan beberapa buah jaringan-jaringan kecil ke dalam
lingkungan area yang lebih besar, sebagai contoh yaitu : jaringan Bank
dimana beberapa kantor cabang sebuah Bank di dalam sebuah kota
besar dihubungkan antara satu dengan lainnya.
Misalnya Bank BNI yang ada di seluruh wilayah Ujung Pandang atau
Surabaya.
c. Wide Area Network (WAN) / Jaringan area Skala Besar
Wide Area Networks (WAN) adalah jaringan yang lingkupnya
biasanya sudah menggunakan sarana Satelit ataupun kabel bawah laut
sebagai contoh keseluruhan jaringan BANK BNI yang ada di Indonesia
ataupun yang ada di Negara-negara lain.
Menggunakan sarana WAN, Sebuah Bank yang ada di Bandung
bisa menghubungi kantor cabangnya yang ada di Hongkong, hanya
dalam beberapa menit. Biasanya WAN agak rumit dan sangat
kompleks, menggunakan banyak sarana untuk menghubungkan antara
LAN dan WAN ke dalam Komunikasi Global seperti Internet. Tapi
bagaimanapun juga antara LAN, MAN dan WAN tidak banyak
berbeda dalam beberapa hal, hanya lingkup areanya saja yang berbeda
satu diantara yang lainnya.
3. Protokol
Protokol adalah aturan-aturan main yang mengatur komunikasi
diantara beberapa komputer di dalam sebuah jaringan, aturan itu termasuk
di dalamnya petunjuk yang berlaku bagi cara-cara atau metode mengakses
sebuah jaringan, topologi fisik, tipe-tipe kabel dan kecepatan transfer data.
Protokol-Protokol yang dikenal adalah sebagai berikut :
1. Ethernet
2. Local Talk
3. Token Ring
4. FDDI
5. ATM
Ethernet
Protocol Ethernet sejauh ini adalah yang paling banyak digunakan,
Ethernet menggunakan metode akses yang disebut CSMA/CD (Carrier Sense
Multiple Access/Collision Detection). Sistem ini menjelaskan bahwa setiap
komputer memperhatikan ke dalam kabel dari network sebelum mengirimkan
sesuatu ke dalamnya. Jika dalam jaringan tidak ada aktifitas atau bersih komputer
akan mentransmisikan data, jika ada transmisi lain di dalam kabel, komputer akan
menunggu dan akan mencoba kembali transmisi jika jaringan telah bersih.
kadangkala dua buah komputer melakukan transmisi pada saat yang sama, ketika
hal ini terjadi, masing-masing komputer akan mundur dan akan menunggu
kesempatan secara acak untuk mentransmisikan data kembali. metode ini dikenal
dengan koalisi, dan tidak akan berpengaruh pada kecepatan transmisi dari
network.
Protokol Ethernet dapat digunakan untuk pada model jaringan Garis
lurus , Bintang, atau Pohon . Data dapat ditransmisikan melewati kabel twisted
pair, koaksial, ataupun kabel fiber optic pada kecepatan 10 Mbps.
LocalTalk
LocalTalk adalah sebuh protokol network yang di kembangkan oleh Apple
Computer, Inc. untuk mesin-mesin komputer Macintosh . Metode yang digunakan
oleh LocalTalk adalah CSMA/CA (Carrier Sense Multiple Access with Collision
Avoidance). Hampir sama dengan CSMA/CD.. Adapter LocalTalk dan cable
twisted pair khusus dapat digunakan untuk menghubungkan beberapa komputer
melewati port serial. Sistem Operasi Macintosh memungkinkan koneksi secara
jaringan peer-to-peer tanpa membutuhkan tambahan aplikasi khusus
Protokol LocalTalk dapat digunakan untuk model jaringan Garis Lurus ,
Bintang , ataupun model Pohon dengan menggunakan kabel twisted pair .
Kekurangan yang paling mencolok yaitu kecepatan transmisinya. Kecepatan
transmisinya hanya 230 Kbps.
Token Ring
Protokol Token di kembangkan oleh IBM pada pertengahan tahun 1980.
Metode Aksesnya melalui lewatnya sebuah token dalam sebuah lingkaran seperti
Cincin . Dalam lingkaran token, komputer-komputer dihubungkan satu dengan
yang lainnya seperti sebuah cincin. Sebuah Sinyal token bergerak berputar dalam
sebuah lingkaran (cincin) dalam sebuah jaringan dan bergerak dari sebuah
komputer-menuju ke komputer berikutnya, jika pada persinggahan di salah satu
komputer ternyata ada data yang ingin ditransmisikan, token akan mengangkutnya
ke tempat dimana data itu ingin ditujukan, token bergerak terus untuk saling
mengkoneksikan diantara masing-masing komputer.
Protokol Token Ring membutuhkan model jaringan Bintang dengan
menggunakan kabel twisted pair atau kabel fiber optic . Dan dapat melakukan
kecepatan transmisi 4 Mbps atau 16 Mbps. Sejalan dengan perkembangan
Ethernet, penggunaan Token Ring makin berkurang sampai sekarang.

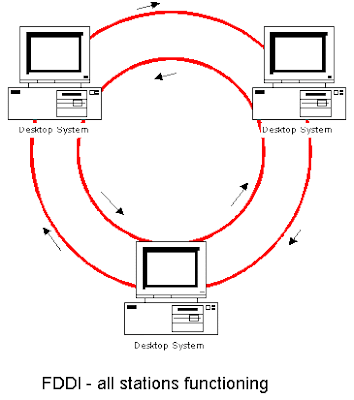

FDDI
Fiber Distributed Data Interface (FDDI) adalah sebuah Protokol jaringan
yang menghubungkan antara dua atau lebih jaringan bahkan pada jarak yang jauh
. Metode aksesnyayang digunakan oleh FDDI adalah model token . FDDI
menggunakan dua buah topologi ring secara fisik. Proses transmisi baiasanya
menggunakan satu buah ring, namun jika ada masalah ditemukan akan secara otomatis menggunakan ring yang kedua.
Sebuah keuntungan dari FDDI adalah kecepatan dengan menggunakan fiber optic cable pada kecepatan 100 Mbps.
ATM
ATM adalah singkatan dari Asynchronous Transfer Mode (ATM) yaitu
sebuah protokol jaringan yang mentransmisikan pada kecepatan 155 Mbps atau
lebih . ATM mentarnsmisikan data kedalam satu paket dimana pada protokol yang
lain mentransfer pada besar-kecilnya paket. ATM mendukung variasi media
seperti video, CD-audio, dan gambar. ATM bekerja pada model topologi Bintang
, dengan menggunakan Kabel fiber optic ataupun kabel twisted pair . ATM pada
umumnya digunakan untuk menghubungkan dua atau lebih LAN . dia juga banyak dipakai oleh Internet Service Providers (ISP) untuk meningkatkan kecepatanakses Internet untuk klien mereka.
4. Perangkat keras yang diperlukan
Perangkat keras yang dibutuhkan untuk membangun sebuah jaringan
komputer yaitu : Komputer, Card Network, Hub, dan segala sesuatu yang
berhubungan dengan koneksi jaringan seperti: Printer, CDROM, Scanner,
Bridges, Router dan lainnya yang dibutuhkan untuk process transformasi
data didalam jaringan.
1. File Servers
2. Workstations
3. Network Interface Cards
4. Concentrators/Hubs
5. Repeaters
6. Bridges
7. Routers
File Servers
Sebuah file server merupakan jantungnya kebayakan Jaringan, merupakan
komputer yang sangat cepat, mempunyai memori yang besar, harddisk yang
memiliki kapasitas besar, dengan kartu jaringan yang cepat. Sistem operasi
jaringan tersimpan disini, juga termasuk didalamnya beberapa aplikasi dan data
yang dibutuhkan untuk jaringan.
Sebuah file server bertugas mengontrol komunikasi dan informasi diantara
node/komponen dalam suatu jaringan. Sebagai contoh mengelola pengiriman file
database atau pengolah kata dari workstation atau salah satu node, ke node yang
lain, atau menerima email pada saat yang bersamaan dengan tugas yang
lain….terlihat bahwa tugas file server sangat kompleks, dia juga harus menyimpan
informasi dan membaginya secara cepat. Sehingga minimal sebuah file server
mempunyai beberpa karakter seperti tersebut di bawah ini :
„u Processor minimal 166 megahertz atau processor yang lebih cepat lagi
(Pentium Pro, Pentium II, PowerPC).
- Sebuah Harddisk yang cepat dan berkapasitas besar atau kurang lebih 10GB
- Sebuah RAID (Redundant Array of Inexpensive Disks).
- Sebuah tape untuk back up data (contohnya . DAT, JAZ, Zip, atau CDRW)
- Mempunyai banyak port network
- Kartu jaringan yang cepat dan Reliabilitas9
- Kurang lebih 32 MB memori
Workstations
Keseluruhan komputer yang terhubung ke file server dalam jaringan
disebut sebagai workstation. Sebuah workstation minimal mempunyai ; Kartu
jaringan, Aplikasi jaringan (sofware jaringan), kabel untuk menghubungkan ke
jaringan, biasanya sebuah workstation tidak begitu membutuhkan Floppy karena
data yang ingin di simpan bisa dan dapat diletakkan di file server. Hampir semua
jenis komputer dapat digunakan sebagai komputer workstation.
Network Interface Cards (NIC) atau Kartu Jaringan
Kartu Jaringan (NIC) merupakan perangkat yang menyediakan media
untuk menghubungkan antara komputer, kebanyakan kartu jaringan adalah kartu
inernal, yaitu kartu jaringan yang di pasang pada slot ekspansi di dalam komputer.
Beberapa komputer seperti komputer MAC, menggunakan sebuah kotak khusus
yang ditancapkan ke port serial atau SCSI port komputernya. Pada komputer
notebook ada slot untuk kartu jaringan yang biasa disebut PCMCIA slot.
Kartu jaringan yang banyak terpakai saat ini adalah : kartu jaringan
Ethernet, LocalTalk konektor, dan kartu jaringan Token Ring. Yang saat ini
populer digunakan adalah Ethernet, lalu diikuti oleh Token Ring, dan LocalTalk,
Ethernet Card / Kartu Jaringan Ethernet
Kartu jaringan Ethernet biasanya dibeli terpisah dengan komputer, kecuali
seperti komputer Macintosh yang sudah mengikutkan kartu jaringan ethernet
didalamnya. kartu Jaringan ethernet umumnya telah menyediakan port koneksi
untuk kabel Koaksial ataupun kabel twisted pair, jika didesain untuk kabel
koaksial konenektorya adalah BNC, dan apabila didesain untuk kabel twisted pair
maka akan punya konektor RJ-45. Beberapa kartu jaringan ethernet kadang juga
punya konektor AUI. Semua itu di koneksikan dengan koaksial, twisted
pair,ataupun dengan kabel fiber optik.
Gambar Kartu Jaringan Ethernet
Dari Atas Ke Bawah :
konektor RJ-45, konektor AUI, dan konektor BNC
LocalTalk Connectors/Konektor LocalTalk
LocalTalk adalah kartu jaringan buat komputer macintosh, ini
menggunakan sebuah kotak adapter khusus dan kabel yang terpasang ke Port
untuk printer. Kekurangan dari LocalTalk dibandingkan Ethernet adalah
kecepatan laju transfer datanya, Ethernet bi Jaringan komputer bukanlah sesuatu
yang baru saat ini. Hampir di setiap perusahaan terdapat jaringan komputer untuk
memperlancar arus informasi di dalam perudahaan tersebut. Internet yang mulai populer saat ini adalah suatu jaringan komputer raksasa yang merupakan jaringan
jaringan komputer yang terhubungan dan dapat saling berinteraksi. Hal ini dapat
terjadi karena adanya perkembangan teknologi jaringan yang sangat pesat,
sehingga dalam beberapa tahun saja jumlah pengguna jaringan komputer yang
tergabung dalam Internet berlipat ganda.asanya dapat sampai 10 Mbps, sedangkan
LocalTalk hanya dapat beroperasi pada kecepatan 230 Kbps atau setara dengan 0.23 Mps
Hub/Konsentrator
Sebuah Konsentrator/Hub adalah sebuah perangkat yang menyatukan kabel-kabel
network dari tiap-tiap workstation, server atau perangkat lain. Dalam topologi
Bintang, kabel twisted pair datang dari sebuah workstation masuk kedalam hub.
Hub mempunyai banyak slot concentrator yang mana dapat dipasang menurut nomor port dari card yang dituju.
Ciri-ciri yang dimiliki Konsentrator adalah :
- Biasanya terdiri dari 8, 12, atau 24 port RJ-45
- Digunakan pada topologi Bintang/Star
- Biasanya di jual dengan aplikasi khusus yaitu aplikasi yang mengatur manjemen port tersebut.
- Biasanya disebut hub
- Biasanya di pasang pada rak khusus, yang didalamnya ada Bridges, router
Token Ring Cards
Kartu jaringan Token Ring terlihat hampir sama dengan Kartu jaringan Ethernet.
Satu perbedaannya adalah tipe konektor di belakang KArtu jaringannya, Token
Ring umumnya mempunyai tipe konektor 9 Pin DIN yang menyambung Kartu
jaringan ke Kabel Network.
Repeaters
Contoh yang paling mudah adalah pada sebuah LAN menggunakan topologi
Bintang dengan menggunakan kabel unshielded twisted pair. Dimana diketahui
panjang maksimal untuk sebuah kabel unshileded twisted pair adalah 10 meter, maka untuk menguatkan sinyal dari kabel tersebut dipasanglah sebuah repeater pada jaringan tersebut.
Bridges / Jembatan
Adalah sebuah perangkat yang membagi satu buah jaringan kedalam dua
buah jaringan, ini digunakan untuk mendapatkan jaringan yang efisien, dimana
kadang pertumbuhan network sangat cepat makanya di perlukan jembatan untuk
itu. Kebanyakan Bridges dapat mengetahui masing-masing alamat dari tiap-tiap
segmen komputer pada jaringan sebelahnya dan juga pada jaringan yang lain di
sebelahnya pula. Diibaratkan bahwa Bridges ini seperti polisi lalu lintas yang
mengatur di persimpangan jalan pada saat jam-jam sibuk. Dia mengatur agar
informasi di antara kedua sisi network tetap jalan dengan baik dan teratur. Bridges
juga dapat di gunakan untuk mengkoneksi diantara network yang menggunakan
tipe kabel yang berbeda ataupun topologi yang berbeda pula.,.
Routers
Sebuah Router mengartikan informaari dari satu jaringan ke jaringan yang lain,
dia hampir sama dengan Bridge namun agak pintar sedikit, router akan mencari jalur yang terbaik untuk mengirimkan sebuah pesan yang berdasakan atas alamat tujuan dan alamat asal.
Sementara Bridges dapat mengetahui alamat masing-masing komputer di
masing-masing sisi jaringan, router mengetahui alamat komputerr, bridges dan
router lainnya. router dapat mengetahui keseluruhan jaringan melihat sisi mana
yang paling sibuk dan dia bisa menarik data dari sisi yang sibuk tersebut sampai
sisi tersebut bersih.
Jika sebuah perusahaan mempunyai LAN dan menginginkan terkoneksi ke
Internet, mereka harus membeli router. Ini berarti sebuah router dapat
menterjemahkan informasi diantara LAN anda dan Internet. ini juga berarti
mencarikan alternatif jalur yang terbaik untuk mengirimkan data melewati internet.
Ini berarti Router itu :
- Mengatur jalur sinyal secara effisien
- Mengatur Pesan diantara dua buah protocol
- Mengatur Pesan diantara topologi jaringan linear Bus dan Bintang(star)
- Mengatur Pesan diantara melewati Kabel Fiber optic, kabel koaaksialm atau kabel twisted pair
5. Topologi/Bentuk Jaringan
Topologi suatu jaringan didasarkan pada cara penghubung sejumlah node atau sentral dalam membentuk suatu sistem jaringan. Topologi jaringan yang umum dipakai adalah : Mess, Bintang (Star), Bus, Tree, dan Cincin (Ring).
a. Topologi Jaringan Mesh
Topologi jaringan ini menerapkan hubungan antar sentral secara penuh. Jumlah saluran harus disediakan untuk membentuk jaringan Mesh adalah jumlah sentral dikurangi 1 (n-1, n = jumlah sentral). Tingkat kerumitan jaringan sebanding dengan meningkatnya jumlah sentral yang terpasang.
Dengan demikian disamping kurang ekonomis juga relatif mahal dalam pengoperasiannya.
b. Topologi Jaringan Bintang (Star)
Dalam topologi jaringan bintang, salah satu sentral dibuat sebagai sentral pusat. Bila dibandingkan dengan sistem mesh, sistem ini mempunyai tingkat kerumitan jaringan yang lebih sederhana sehingga sistem menjadi lebih ekonomis, tetapi beban yang dipikul sentral pusat cukup berat. Dengan demikian kemungkinan tingkat kerusakan atau gangguan dari sentral ini lebih besar.
c. Topologi Jaringan Bus
Pada topologi ini semua sentral dihubungkan secara langsung pada medium transmisi dengan konfigurasi yang disebut Bus. Transmisi sinyal dari suatu sentral tidak dialirkan secara bersamaan dalam dua arah. Hal ini berbeda sekali dengan yang terjadi pada topologi jaringan mesh atau bintang, yang pada kedua sistem tersebut dapat dilakukan komunikasi atau interkoneksi antar sentral secara bersamaan. Topologi jaringan bus tidak umum digunakan untuk interkoneksi antar sentral, tetapi biasanya digunakan pada sistem jaringan komputer.
d. Topologi Jaringan Pohon (Tree)
Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral denganhirarki yang berbeda. Untuk hirarki yang lebih rendah dig ambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer .
Untuk membentuk jaringan cincin, setiap sentral harus dihubungkan seri satu dengan yang lain dan hubungan ini akan membentuk loop tertutup. Dalam sistem ini setiap sentral harus dirancang agar dapat berinteraksi dengan sentral yang berdekatan maupun berjauhan. Dengan demikian kemampuan melakukan switching ke berbagai arah sentral.
Keuntungan dari topologi jaringan ini antara lain : tingkat kerumitan jaringan rendah (sederhana), juga bila ada gangguan atau kerusakan pada suatu sentral maka aliran trafik dapat dilewatkan pada arah lain dalam sistem. Yang paling banyak digunakan dalam jaringan komputer adalah jaringan bertipe bus dan pohon (tree), hal ini karena alasan kerumitan, kemudahan instalasi dan pemeliharaan serta harga yang harus dibayar.
Tapi hanya jaringan bertipe pohon (tree) saja yang diakui kehandalannya karena putusnya salah satu kabel pada client, tidak akan mempengaruhi hubungan client yang lain.
0 komentar:
Posting Komentar
